全新的TEAAC统一产品平台

　　全新的TEAAC产品平台，是由欧洲技术团队和中国技术团队，根据市场上最高等级的技术标准设计，使用现代化的计算软件对产品进行电磁场、热传导、电气、机械分析，并且通过严格的测试及检查，开发设计制造的面向全球倾力推出的全新的统一产品平台。它提升了电机的安全性、可靠性，降低了运行成本。

　　TEAAC平台产品在全球各个制造基地生产，并承载该地点品牌。

　　YZYKK、YZYKS400～630系列(全新一代)高压高效正压型防爆三相异步电动机

　　建立一个高品质基础平台，并以此为基础开发更多类型的产品。YZYKK、YZYKS400～630系列(全新一代)高压高效正压型防爆三相异步电动机就基于TEAAC统一产品平台孵化出的全新系列电动机。它有着与众不同的卓越性能，运行可靠、维护成本低，能满足恶劣工况下对电动机强度和耐用的高要求。

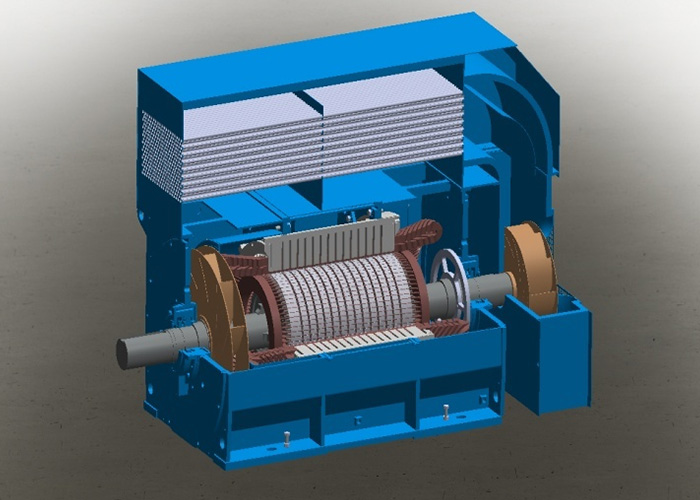

　　产品概述

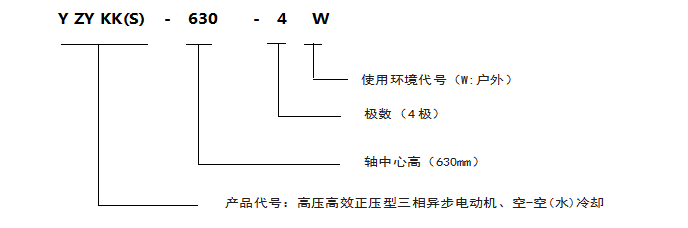

　　型号描述

　　特性和优点

　　性能优越

　　-- 高功率质量比，结构紧凑，轻量化设计。

　　-- 高效节能，降低电能消耗，符合绿色生态理念。

　　-- 模块化设计，结构灵活，应用广泛。

　　-- 启动电流低，对电网冲击小。

　　-- 优良的电气性能，满足更宽广的运行范围。

　　-- 先进的环氧酸酐绝缘体系。

　　-- 高效的通风散热系统。

　　-- 低噪声等级。

　　-- 低泄露补偿系统。

　　可靠性高

　　-- 低运行温度。

　　-- 高可靠性的接线盒。

　　-- 低振动等级。

　　-- 更长的润滑间隔和维护间隔。

　　-- 智能化，可持续的状态监测。

　　-- 高可靠性的密封结构和正压换气装置。

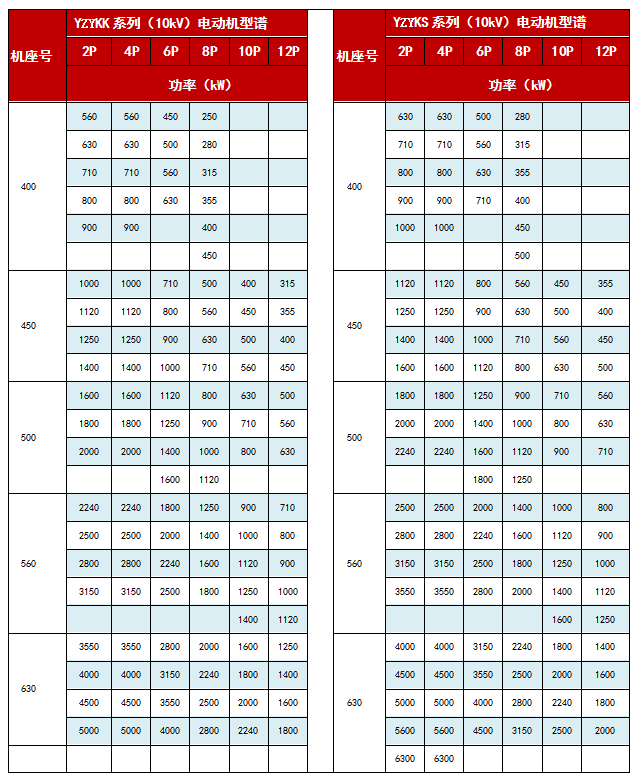

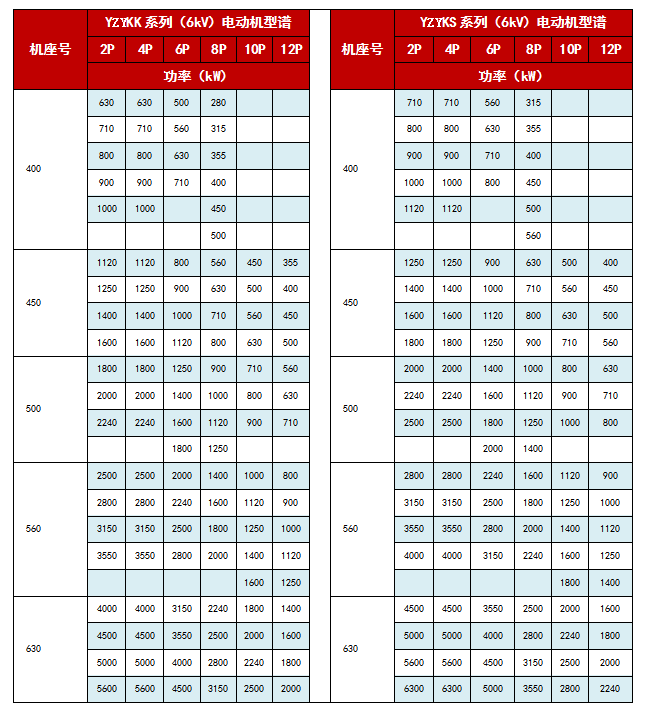

　　电机型谱

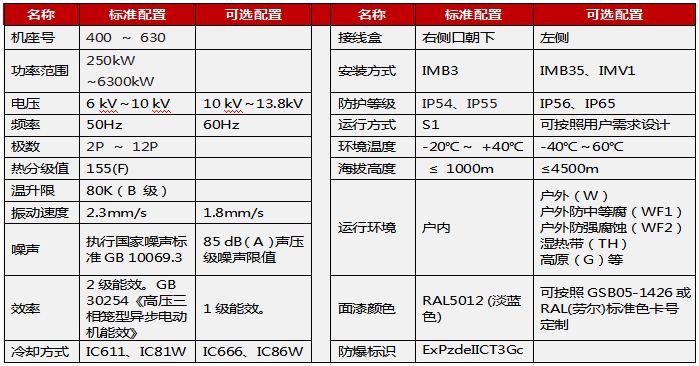

　　基本配置和可选配置

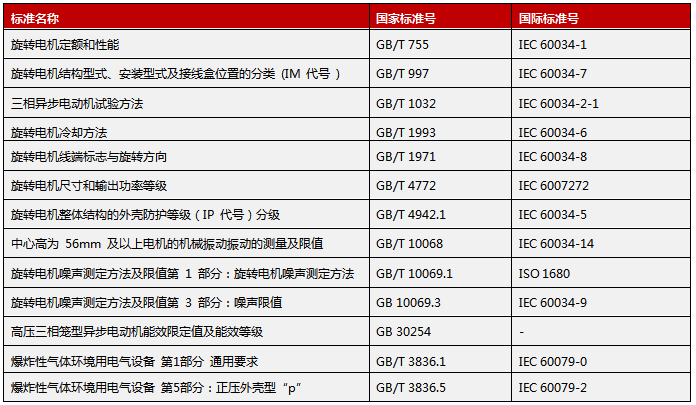

　　执行标准

　　定子

　　电机定子由定子机座以及有绕组定子铁芯采用过盈配合组装在一起，有绕组定子铁芯在绕组下线后进行整体真空压力浸渍(VPI)处理，确保绝缘性能优良。电机绝缘等级为F级(155℃)。

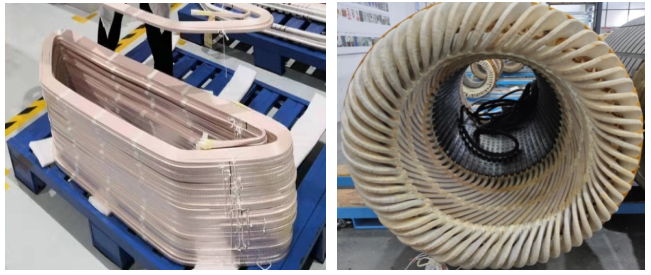

　　绕组

　　线圈采用聚酯薄膜补强和玻璃布补强少胶粉云母带或高云母含量中胶粉云母带绕包，白坯下线后经VPI处理成为一个完整的整体，绕组及绝缘具有良好的电气、机械、防潮性能及热稳定性。

　　电动机机座

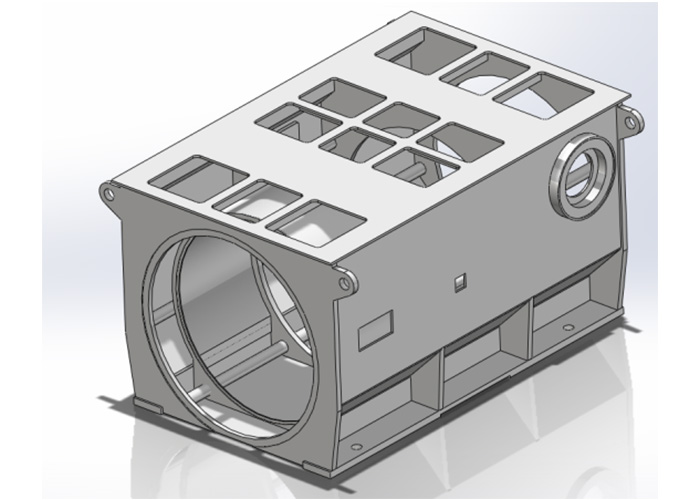

　　电动机机座采用工艺成熟的高强度钢板制造(如有特殊要求也可选择铸铁)，能承受高强度机械冲击。每个机座都进行了模态分析计算，确保机座固有频率避开电机运行频率，从而获得更小的振动。

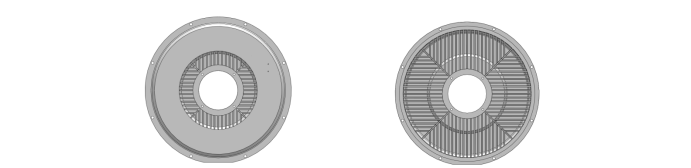

　　电动机端盖

　　电机端盖采用高强度灰铸铁制造(或钢板)，内外表面上布置水平垂直支撑散热筋，既增强了强度，又满足了通风散热。

　　转子

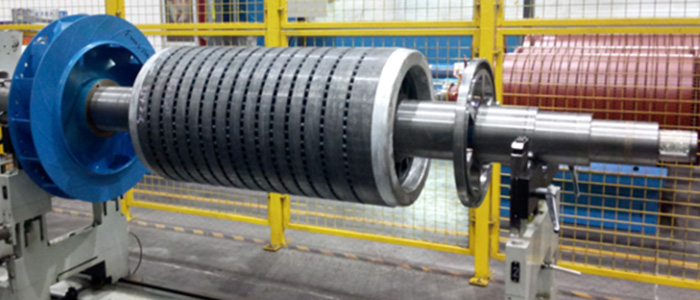

　　转子转子为鼠笼结构，普遍采用铸铝转子。铸铝转子采用离心铸铝工艺或压铸铝工艺将液态纯铝浇注到转子铁芯槽中，一次性浇铸成型，将转子导条与端环铸成一个整体。铸铝转子结构和工艺保证了电动机转子的可靠性，同时使电动机具有优良的转矩特性。大容量电动机采用铜条转子。可靠的导条紧固和端环焊接工艺以及高速电动机的护环结构，确保了铜条转子的可靠运行。

　　轴

　　电机转轴采用优质 45# 钢加工而成。转轴进行了强度、扭转、弯曲等一系列疲劳寿命计算。同时转子挠度、临界转速计算数据也符合企业内控标准。根据特殊工况和用户特殊要求，可以采用合金钢材质轴。

　　轴承

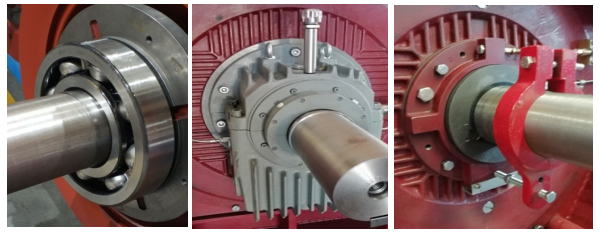

　　滚动轴承带不停机注排油装置和轴承测温装置。滚动轴承装置均设有迷宫密封结构，防止灰尘和水溅射进入轴承，使其具有较长的使用寿命和润滑间隔。

　　根据轴承的负荷情况，可选用靠热辐射和热传导自然冷却的油环自润滑方式或强制润滑方式。自润滑方式可以通过增设进回油管路，方便的实现强制润滑。

　　滑动轴承电动机自由状态时允许的轴向窜动量为±5mm，在这种情况下，电动机转子和轴系必须通过被驱动设备上的“限位装置” 配合轴向定位。

　　轴承锁紧装置

　　轴承锁紧装置用于锁定转子，

　　防止运输过程中转子串动损坏转子和轴承。

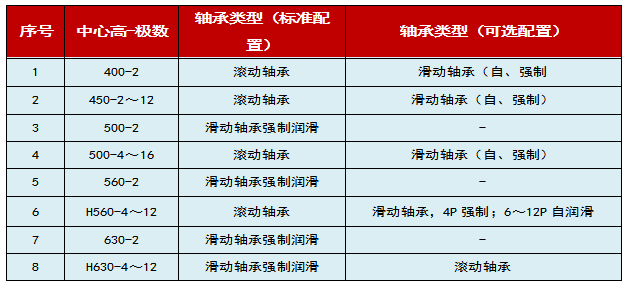

　　轴承标准配置及可选配置表

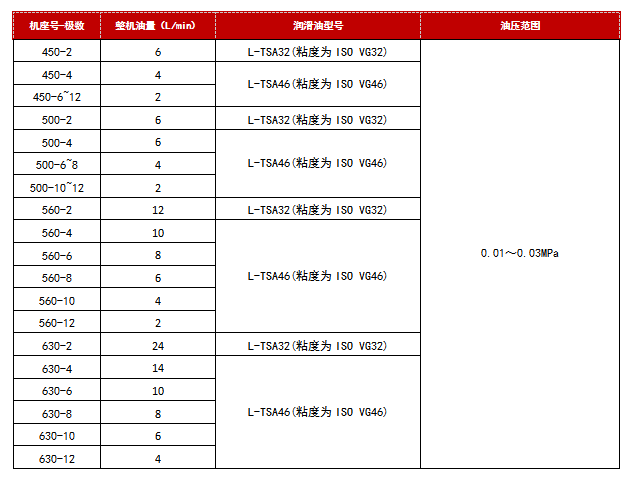

　　滑动轴承强制润滑油量消耗表 见下表

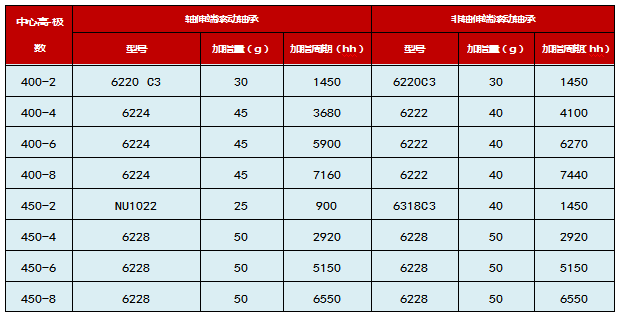

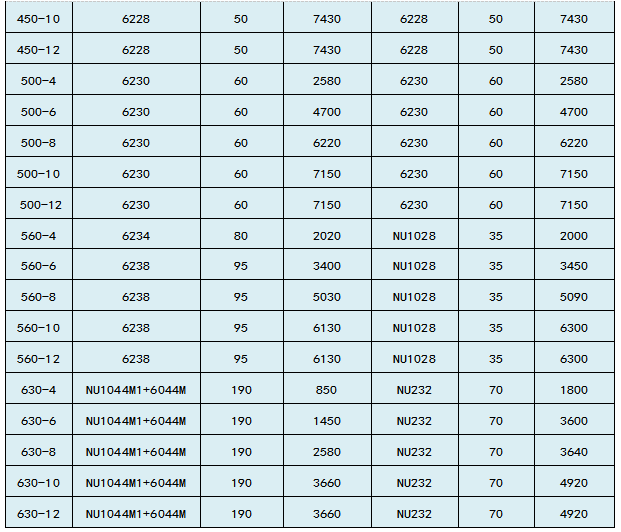

　　滚动轴承型号及再润滑加脂要求见下表。

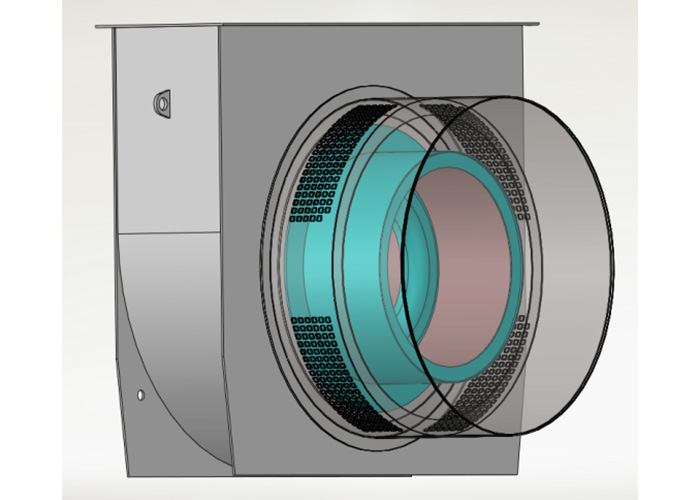

　　正压吹扫装置配置

　　--进气口尺寸：NPT1"内螺纹或法兰(DN25，带配对法兰及连接标准件)。

　　--进气压力：0.45~1.5 Mpa。

　　--吹扫时间：10、15、20、25、30、35、45min。

　　--换气流量：(换气量/吹扫时间)m3/min。

　　-- 换气量：(电机体内净容积*5)m3。

　　--进出气位置：出气口在冷却器上部，进气口在机座下部;进出气口从轴伸端看一般在机座左侧。

　　--吹扫气体：洁净无油、水的干燥仪表风或惰性气体，要求：

　　1)油含量不超过0.1mg/m3;

　　2)残留水最大密度5953g/m3;

　　3)+3度压力露点;

　　4)微粒最大尺寸1um;

　　5)最大密度1mg/m3

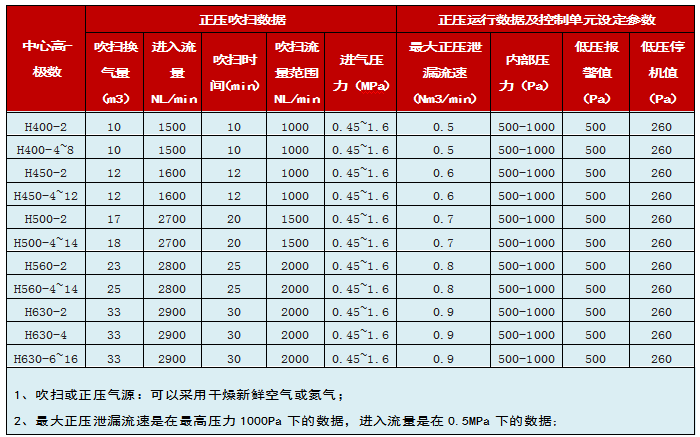

　　--正压换气数据详见下表：

　　接线盒及引入装置

　　主接线盒 、中性点接线盒

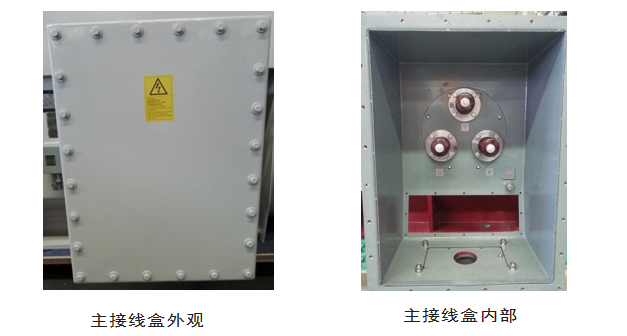

　　设置在电机的侧面，在接线盒中设置有铜质的接线柱，接线柱带有铜质双螺母，用于安装外接动力电缆。接线盒可以 90 度旋转以满足不同的进线方向。主接线盒为钢板焊接接线盒。各接线端子之间的爬电距离与电气间隙符合相关标准规定。接线盒内腔涂有防锈底漆和耐弧性好的磁漆，接线盒内、外均设有单独的直径为M12的接地端子。当电机功率≥2000kW时，在主接线盒的对侧设置有中性点接线盒(默认位于电机的左侧)。

　　进线口标准配置：单口，喇叭口进线。

　　进线口可选配置：带螺纹口钢管布线或葛兰头进线。

　　辅助接线盒、吹扫装置接线盒

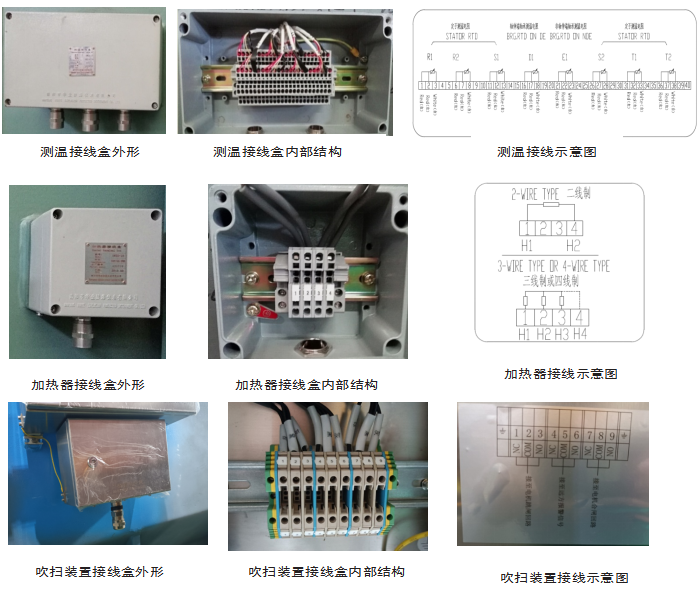

　　辅助接线盒指测温和加热器接线接线盒，两者分别独立设置于电机的侧面。两者的端子均采用端子排的连接方式并在盒盖的内表面贴有接线示意图。

　　进线口标准配置：喇叭口进线。

　　进线口可选配置：带螺纹口钢管布线或葛兰头进线。

　　正压吹扫装置接线盒：位于正压吹扫装置下部，带螺纹口钢管布线或葛兰进线。

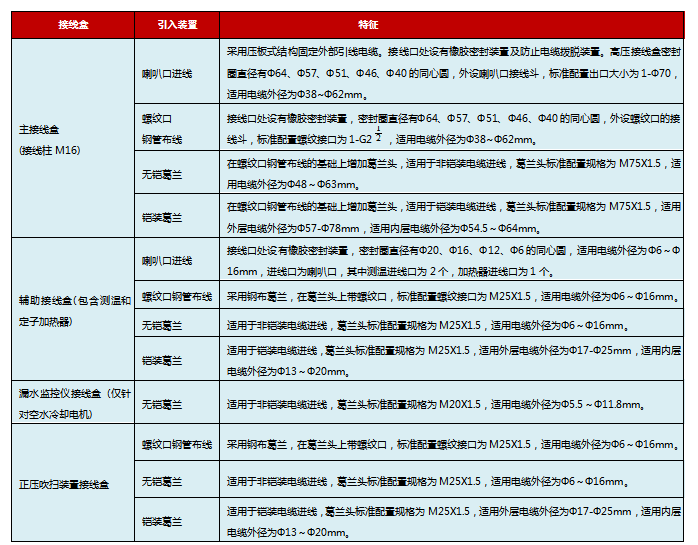

　　喇叭口、螺纹口钢管布线和葛兰头接线盒引入装置属性见下表。

　　冷却系统

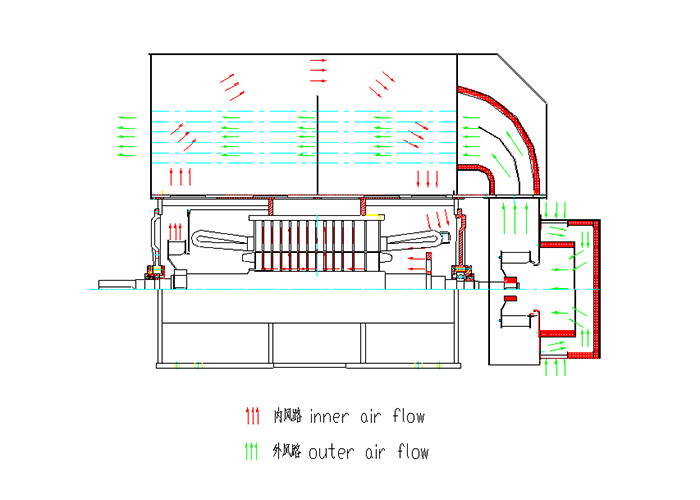

　　电机采用全封闭风扇冷却方式。该结构由内风路、外风路构成。内风路依靠内风扇提供压头，将转子热量以及定子绕组热量带出，经过与冷却管的充分接触，将热量传递给冷却管。外部风路依靠外风扇，将电机内部循环气流回路的热量通过冷却管带走，以实现电机与周围介质的热交换。

　　带降噪的端罩

　　端罩结构紧凑，重量轻，有利于减轻振动。进风口设在侧面，最大限度地避免电机后端障碍物对通风造成不良影响，且通风噪声由于传播路径改变损失能量而降低。内部设置有吸音材料，能够吸收噪声，降低电机整体噪声。端罩防护等级IP22，可防止手触摸到风扇。

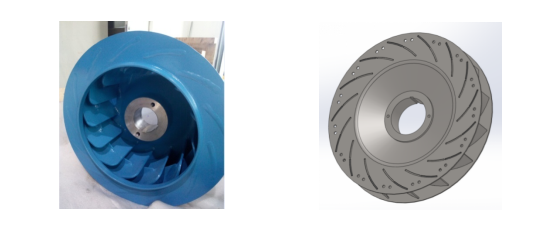

　　外风扇

　　根据电机的性能需求，不同机座号和极数采用不同的外风扇结构。电机旋转方向和风扇属性见下表。

　　电机旋转方向和风扇属性

　　测温装置/加热器

　　定子绕组和轴承均设置有测温装置，用于实时监测温度。引线均接至专用测温接线盒。

　　测温装置标准配置：

　　定子绕组埋置6支pt100铂热电阻(单支，三线制)，每相各2支，1用1备。

　　轴承设置2支pt100铂热电阻(单支，三线制)，每端各1支。

　　测温装置可选配置：

　　温度现场显示仪表、温度变送器、智能巡检仪表。机壳内设有防冷凝的加热装置，用于预防停机时绕组受潮。引线接至设置的加热器接线盒中。

　　加热装置其他配置：请在订货时提出。

　　振动强度

　　根据 IEC60034-14，电机空载运行时振速最大限值为 2.3mm/s(振动等级为 A 级)。供货的电机均符合相关标准振动值要求。若用户有低振动需求，如根据用户特殊需求可供货1.8 mm/s。订货需注明。

　　噪声强度

　　按GB10069.3-2008 《旋转电机噪声测定方法及限值 第3部分：噪声限值》。低噪声电动机的空载A计权声压级噪声限值Lp按85分贝，若是低噪声订货需注明。

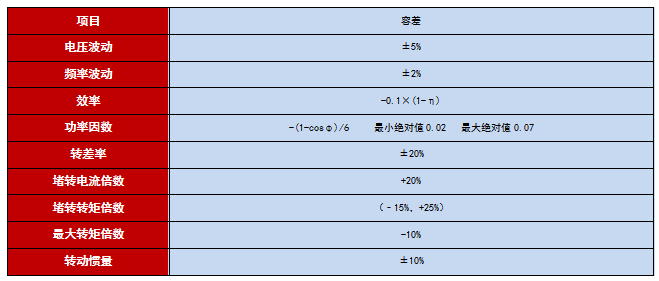

　　电气参数容差

　　喷涂与防腐

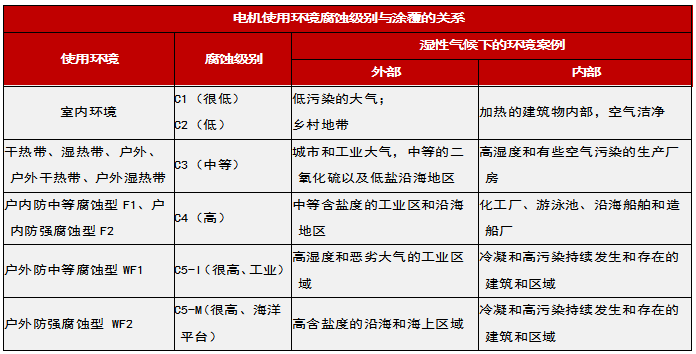

　　公司有成套的喷涂设备、完善的电机及零部件涂覆规范、全面的检验项目和检验方法，能够为客户提供C1～C5-M腐蚀环境下的电机，满足在各类防轻腐蚀、防中等腐蚀和防强腐蚀环境下持续安全可靠运行。

　　注：优先推荐按照电机制造厂家标准的涂覆规范，额外的定制化涂覆要求请先咨询电机制造厂家。

　　订货考虑以下因素

　　• 使用环境：户内，户外，环境温度，海拔高度，气体环境，温度组别等。

　　• 防护等级：IP55(电机防尘，防喷水)。

　　• 被驱动设备的机械特性及转动惯量。

　　• 电动机与被驱动设备的连接方式。

　　• 启动方式，启动频次以及启动电压降等。

　　• 工作制：S1 或其它。

　　• 温升限值：80K。

　　• 电动机旋转方向：顺时针，逆时针，双向。

　　• 接线盒位置：右侧下出线、左侧下出线。

　　• 主接线盒进线口形式：喇叭口进线、螺纹口钢管布线、葛兰头。

　　• 辅助接线盒进线口形式：喇叭口进线、螺纹口钢管布线、葛兰头。

　　• 防爆标识。

　　订货选型举例

　　需求：型号YZYKK、机座中心高为 450、1250kW,2P，机座带底脚，端盖无凸缘，10000V，顺时针转向，主接线盒位置为右侧下出线，喇叭口进线，防护等级IP55，绝缘等级F,防爆标识ExPzdeIICT3Gc，电动机标注如下：YZYKK450-2 1250kW 10000V 50Hz IMB3 IP55 F 右侧下出线，喇叭口进线。

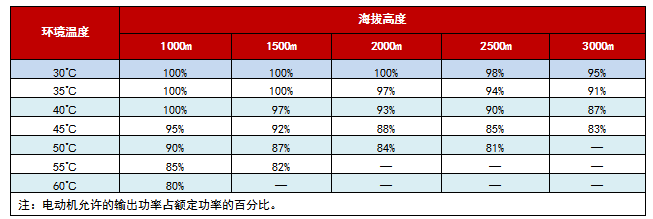

　　环境温度及海拔高度对电动机输出功率的影响。

　　常用选件

　　l 以下元器件由用户自行选定，定货时应注明：

　　l 变送器。

　　l 轴承温度现场显示仪表。

　　l 智能巡检仪表。

　　l 电流互感器。

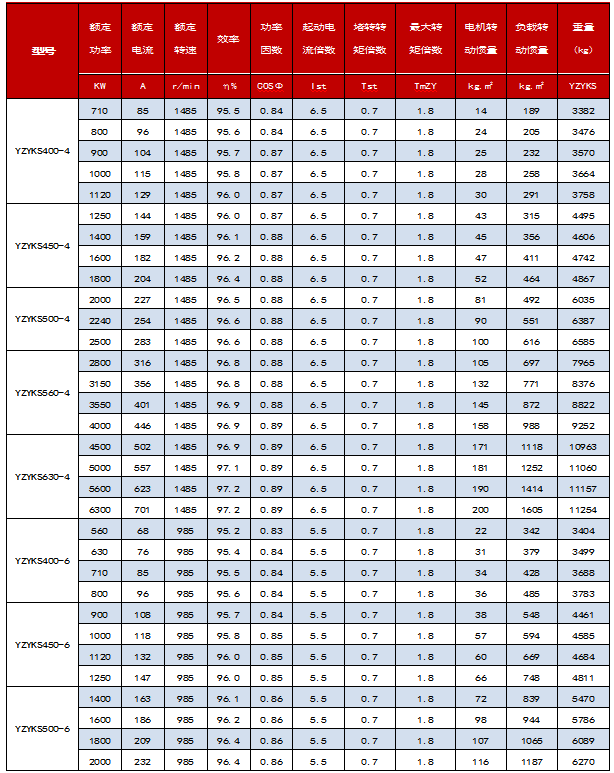

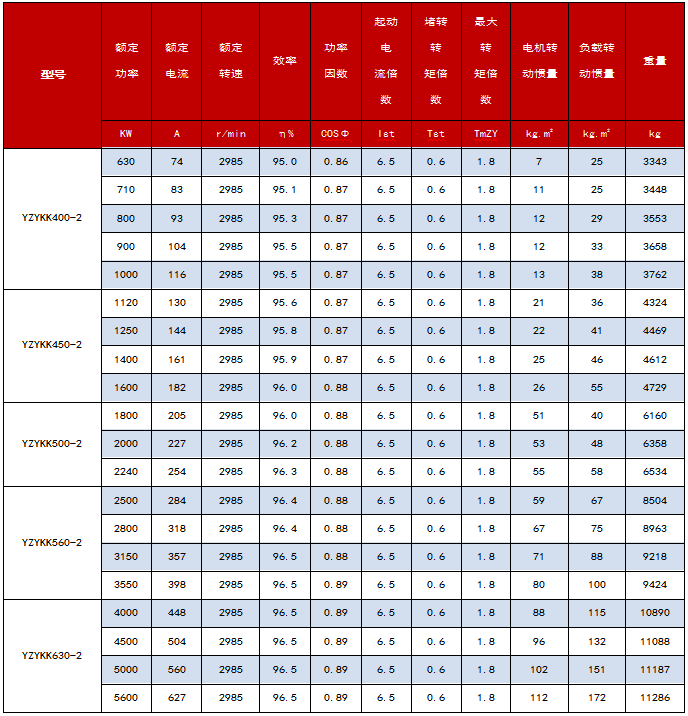

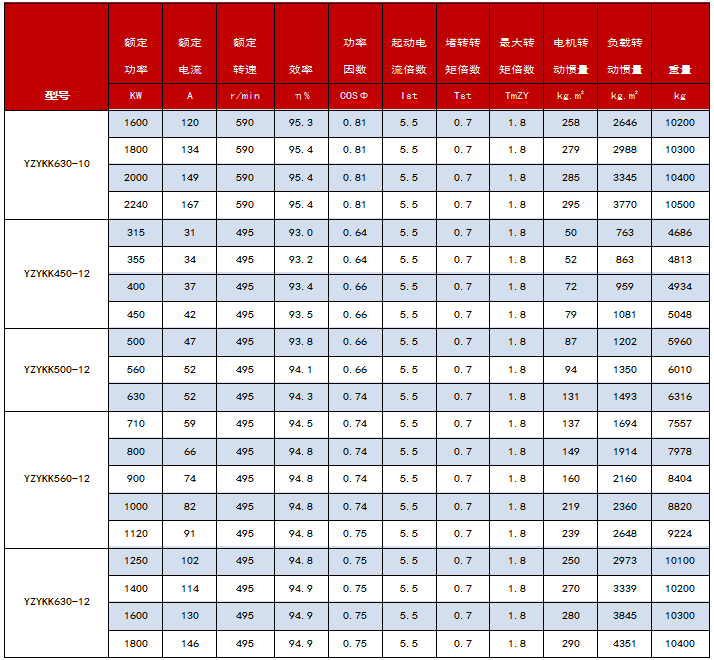

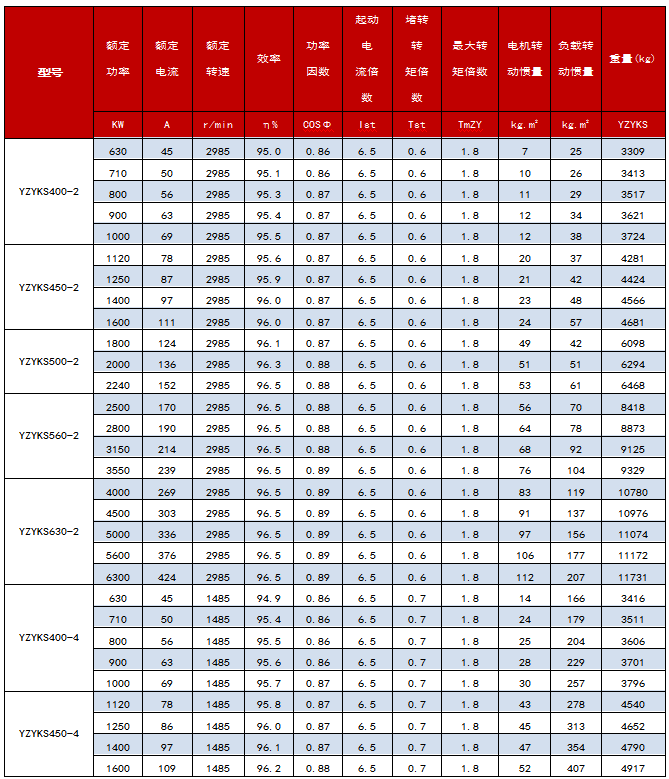

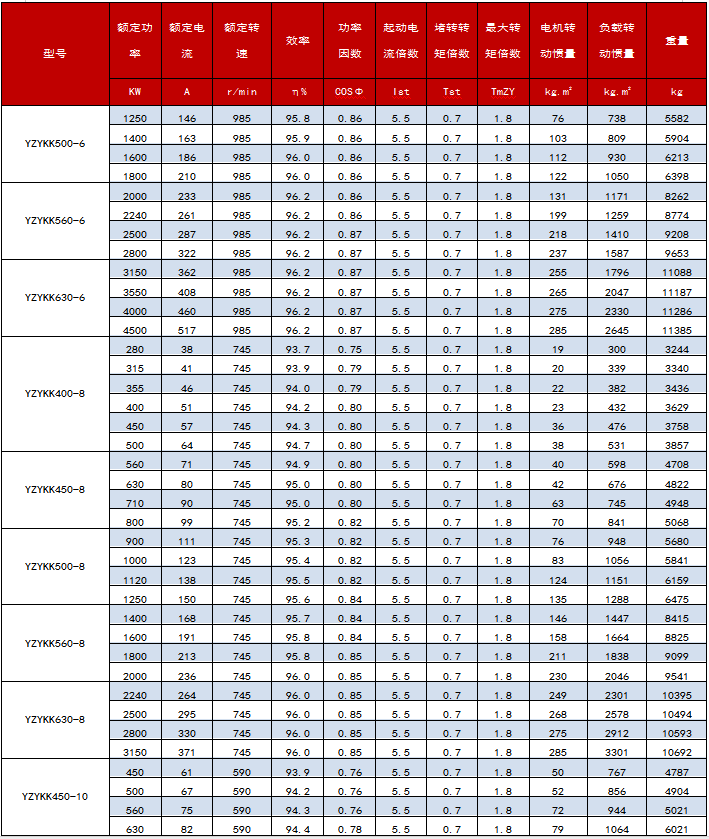

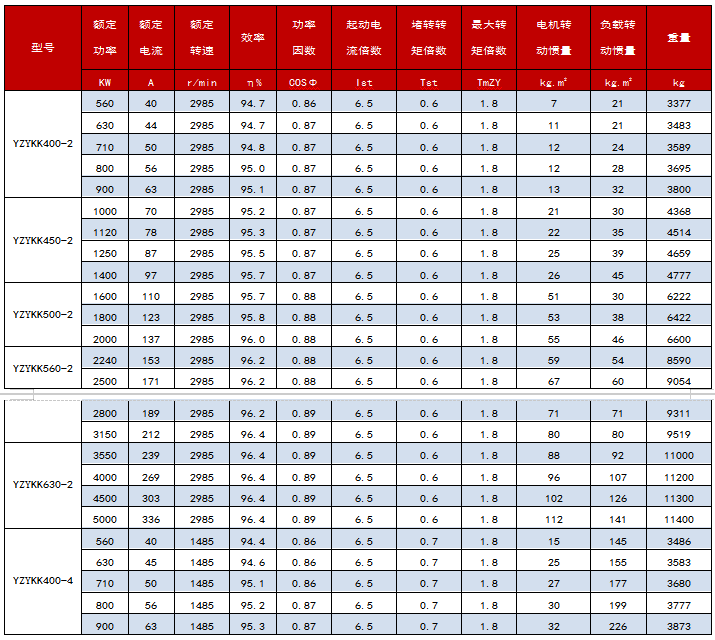

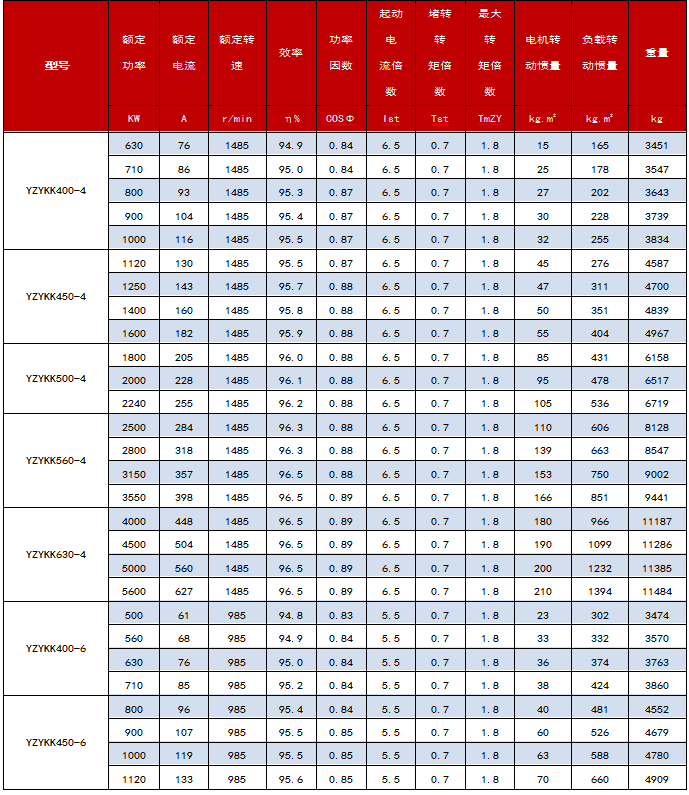

　　YZYKK系列10kV电动机电气性能数据

　　YZYKK系列10kV电动机电气性能数据

　　YZYKK系列10kV电动机电气性能数据

　　YZYKK系列10kV电动机电气性能数据

　　YZYKK系列10kV电动机电气性能数据

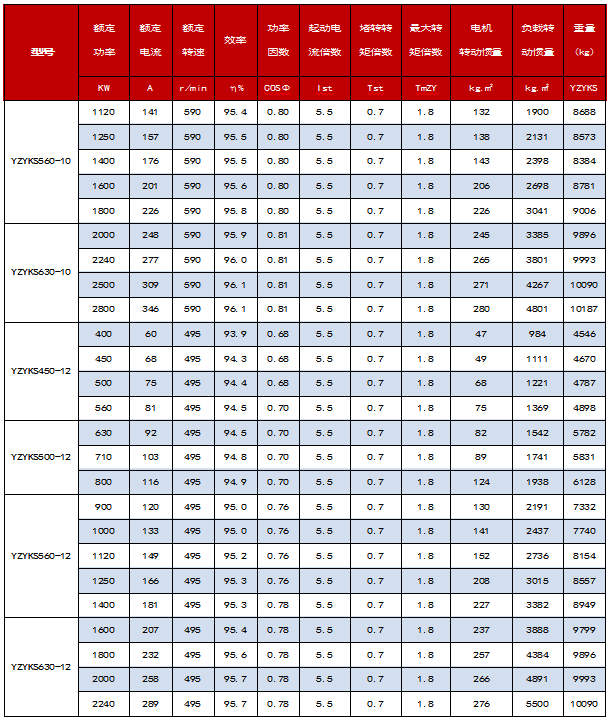

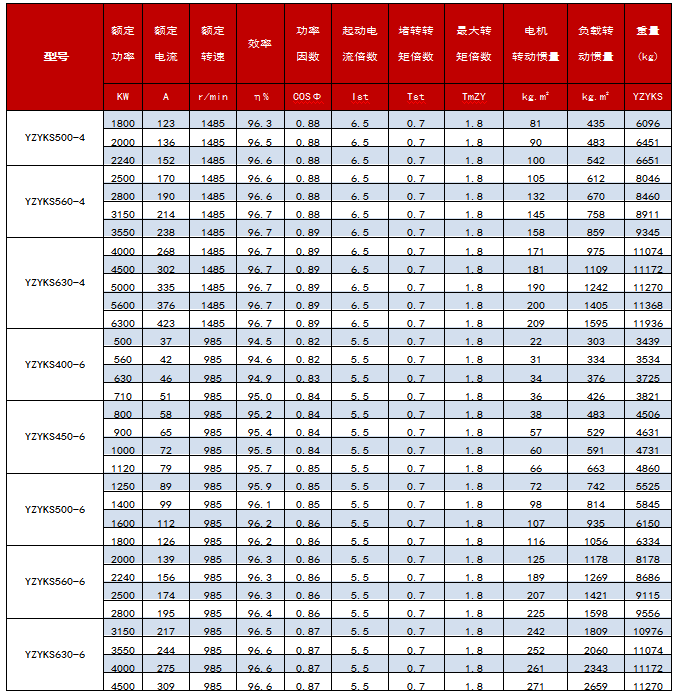

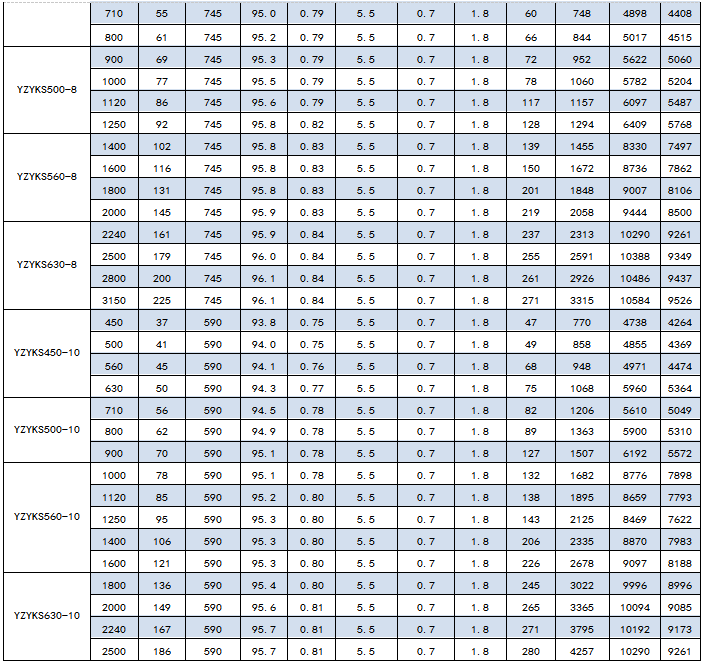

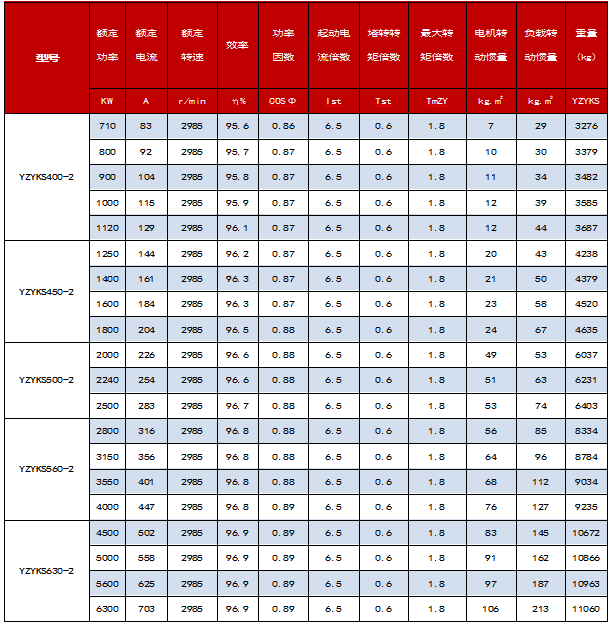

　　YZYKS系列10kV电动机电气性能

　　YZYKS系列10kV电动机电气性能

　　YZYKS系列10kV电动机电气性能

　　YZYKS系列10kV电动机电气性能

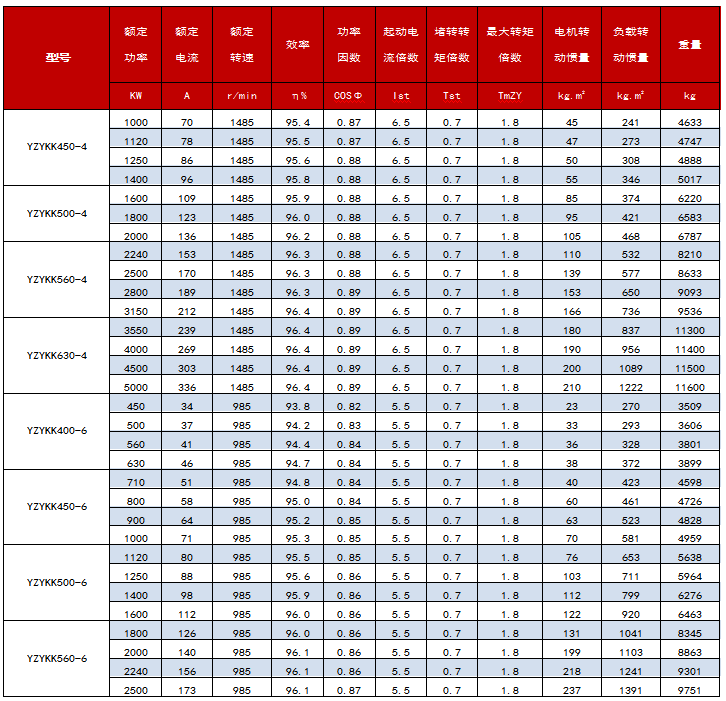

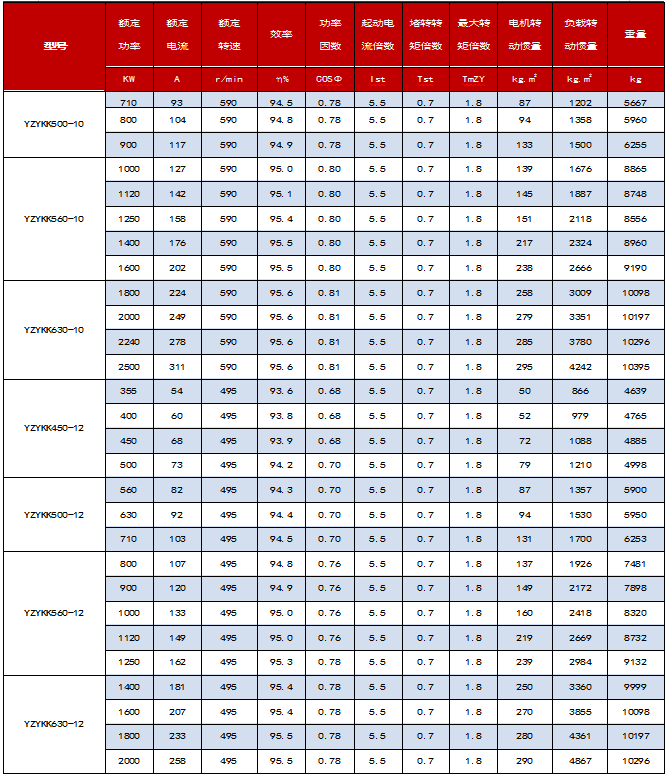

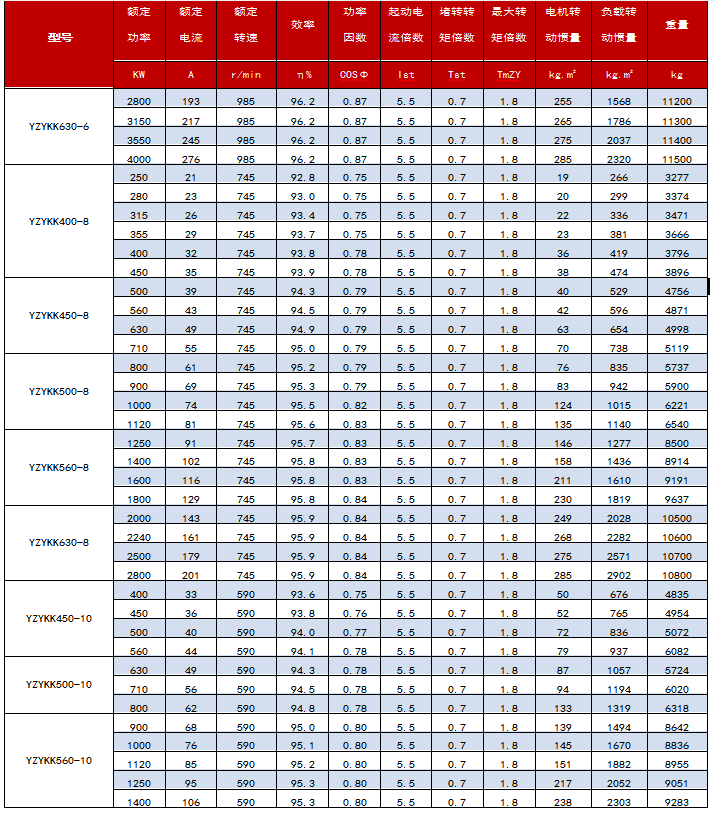

　　YZYKK系列6kV电动机电气性能数据

　　YZYKK系列6kV电动机电气性能数据

　　YZYKK系列6kV电动机电气性能数据

　　YZYKK系列6kV电动机电气性能数据

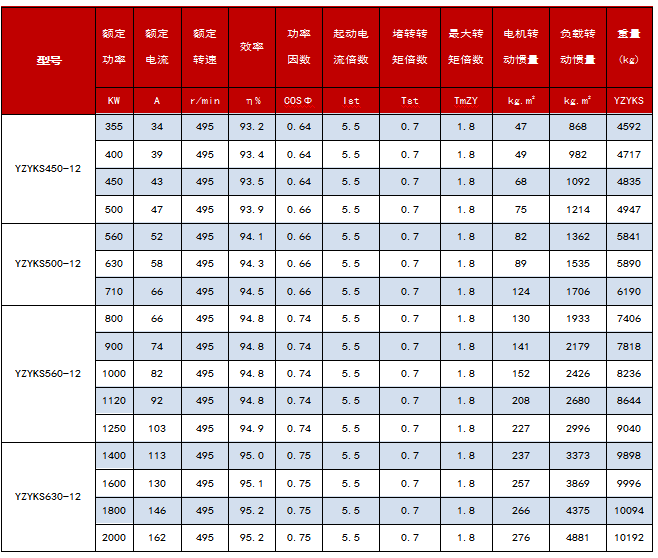

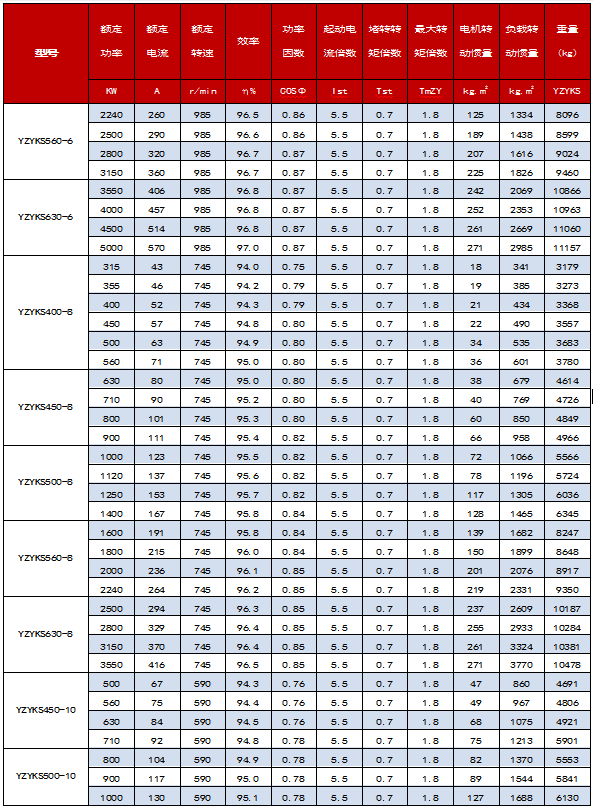

　　YZYKS系列6kV电动机电气性能

　　ZYKS系列6kV电动机电气性能

　　YZYKS系列6kV电动机电气性能

　　YZYKS系列6kV电动机电气性能

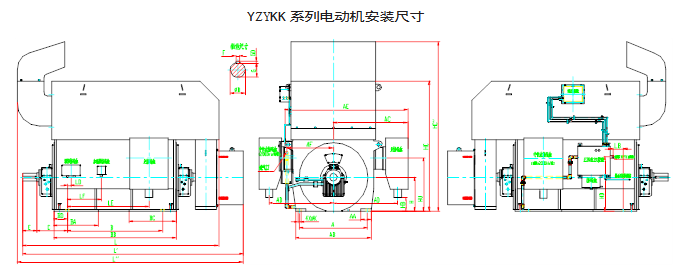

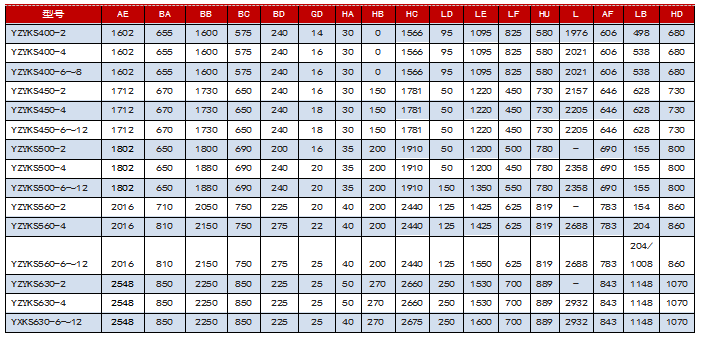

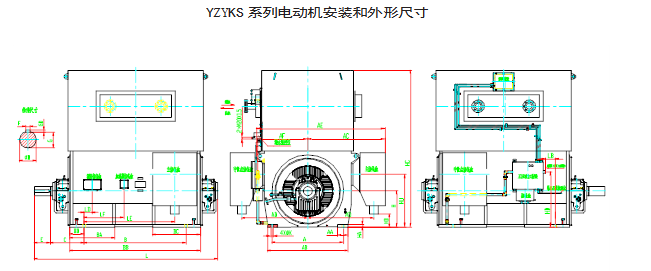

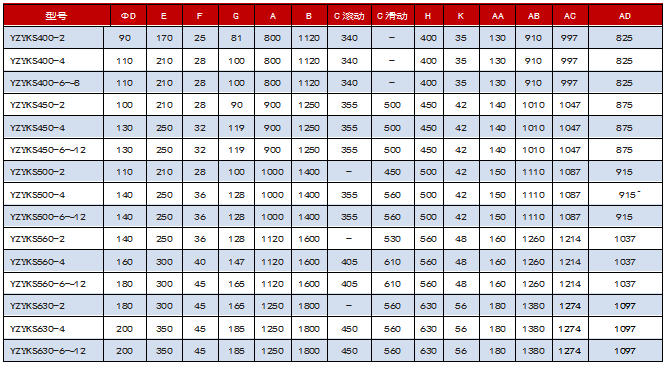

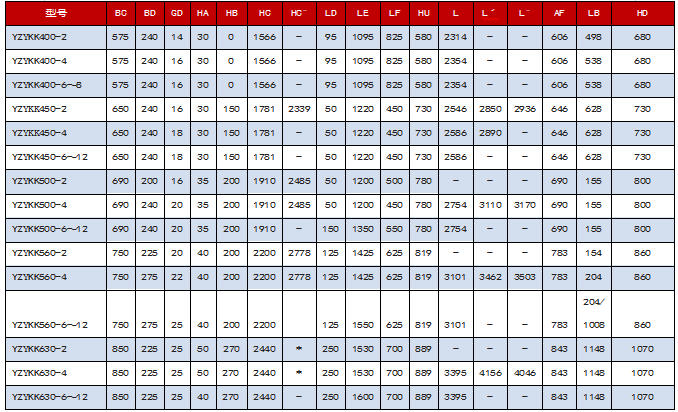

　　安装与外形尺寸

　　※ 本样本中的数据随着技术进步允许有变动，不另行通知，请注意样本版本的变更。
